技術特點
單缸完成注塑模及吹塑模的同步開合，開合模速度更快，效率更高；
全自動生產時塔臺的上升及下降動作不占周期；
伺服液壓系統，控制精準，節能25%以上；
臥式注射，塑化穩定，操作方便；
單橫梁結構，拆卸模具方便；
通用性強，可兼容MSZ40/MSZ45/MSZ50H模具
氣動翻轉，安全潔凈
選配
電預塑，可實現同步預塑
直線導軌射臺，阻力小，精度高
電動脫模翻轉，節能潔凈
電動回轉，回轉定位精度高

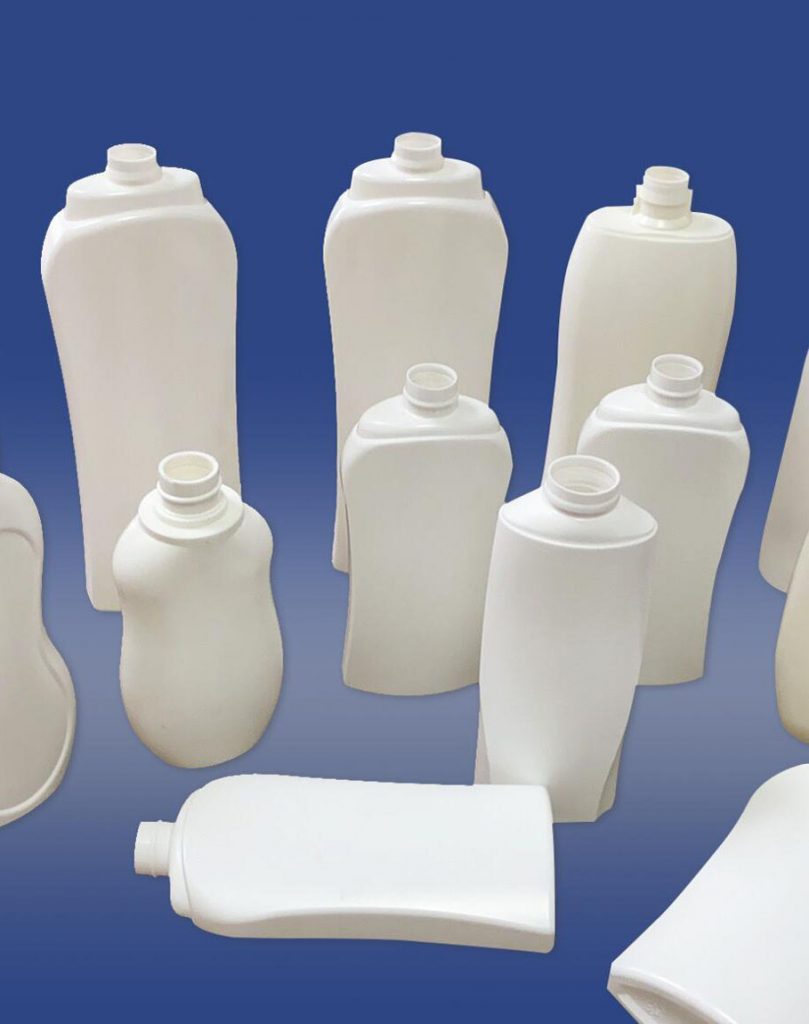

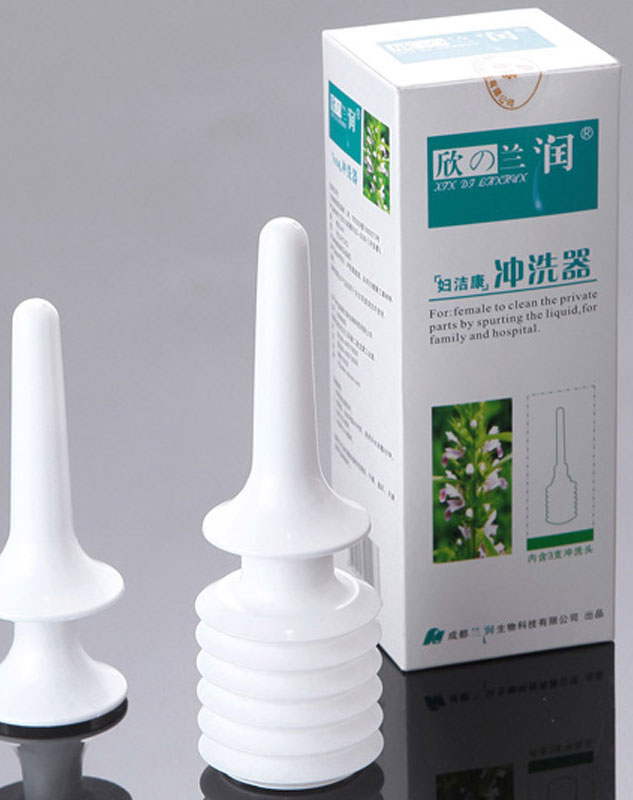

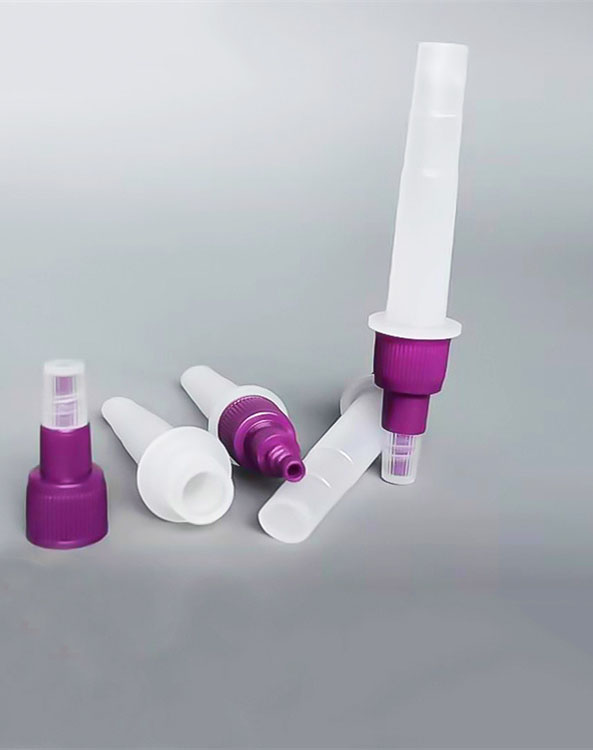

應用領域

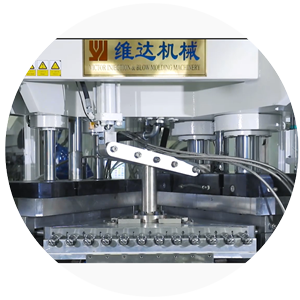

夾緊件
橫梁雙缸平衡鎖模系統，快速開合模同時保證分布均勻

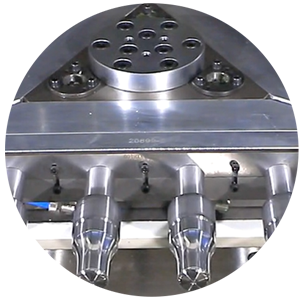

旋轉機構
獨特的旋轉機構設計，并配備自動潤滑系統，確保旋轉精度始終如一。
注塑組件
替代高效塑化混合螺桿，優化注射單元，提高注射穩定性和精度

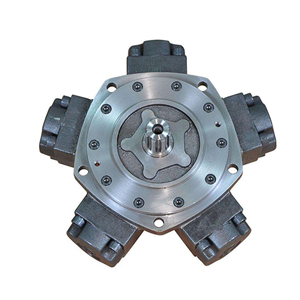

液壓系統
配備電液伺服系統，機器運行平穩，噪音低，響應高，節能25%~45%

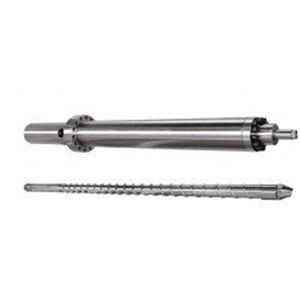

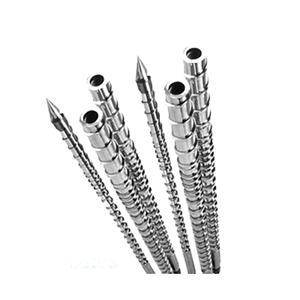

機筒螺桿
螺桿優化設計，夾緊螺桿頭裝配，具有良好的塑化能力，耐磨。

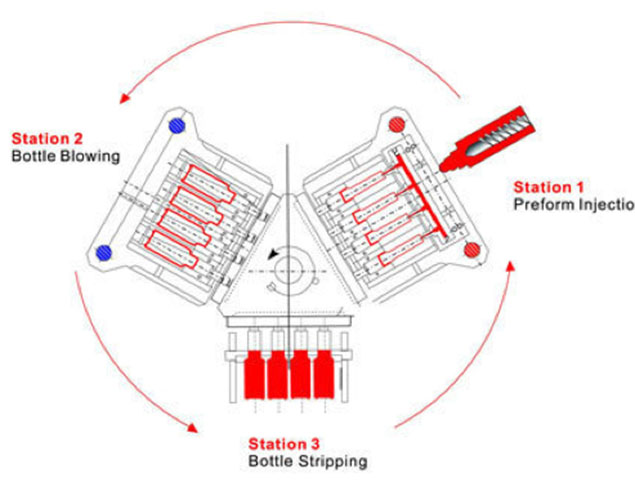

加工原理
注塑吹瓶機是一種特殊設計的帶有旋轉三工位分度器的機器，在進行注射后，坯料將被送到下吹工位，然后被剝離以進行下一步處理，如清洗或輸送機所需的填充。 適用于PE, PP, PS, SAN, EVA, COC, PEEK, TPU PETG, PET等材質，瓶容量從lml-I000ml不等。lBM瓶口完美，瓶身厚度和重量嚴格，適用于醫藥、化妝品、家居、食品包裝工業等高品質包裝。
主要技術參數
| 技術參數 | |||
| 注射機構 | Unit | MSZ50S | |
| 螺桿直徑 | mm | 45 | 50 |
| 螺桿長徑比 | L/D | 23：1 | 23：1 |
| 最大注射容積 | cm3 | 318 | 392 |
| 最大注射量 | g | 301 | 372 |
| 螺桿轉速 | rpm | 10-235 | |
| 機筒加熱功率 | KW | 10 | |
| 電熱控制區 | Qty | 4+N | |
| 合模系統 | ? | ? | |
| 注塑鎖模力 | KN | 528 | |
| 吹塑鎖模力 | KN | 93.4 | |
| 開合模行程 | mm | 145 | |
| 塔臺提升高度 | mm | 70 | |
| 最大模板尺寸 | mm | 560×390 | |
| 最小模具厚度 | mm | 240 | |
| 模具加熱功率 | KW | 3.6 | |
| 脫模系統 | ? | ? | |
| 脫模行程 | mm | 270 | |
| 空運轉時間 | sec | 2 | |
| 驅動系統 | ? | ? | |
| 驅動電機 | KW | 23 | |
| 系統壓力 | Mpa | 14 | |
| 制品尺寸范圍 | ? | ? | |
| 制品容積 | ml | 5-800 | |
| 制品高度 | mm | ≤200 | |
| 制品直徑 | mm | ≤100 | |
| 其它 | ? | ? | |
| 壓縮空氣壓力 | Mpa | 1 | |
| 壓縮空氣排量 | m3/mm | ≥0.7 | |
| 冷卻水流量 | m3/h | 4 | |
| 額定總功率 （含模具加熱） | KW | 36.6 | |
| 設備尺寸 | M | 4.11×1.57×2.5 | |
| 設備凈重 | ton | 5.7 | |
